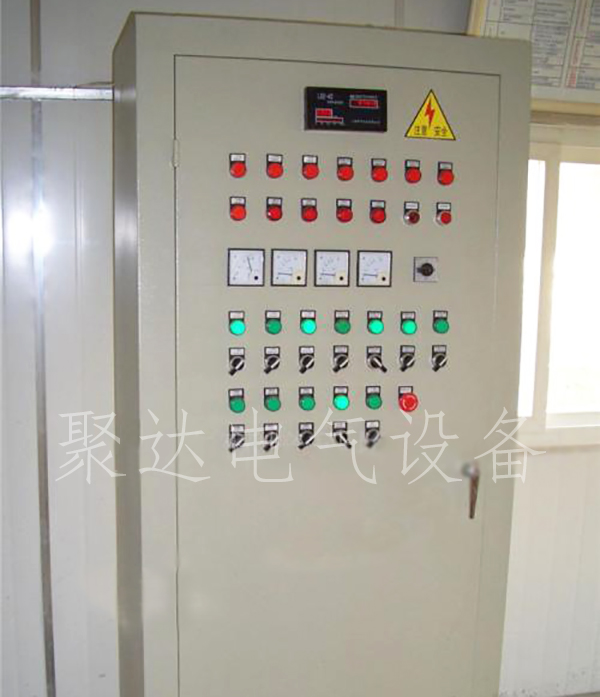

電控柜又稱電氣控制箱，是由一系列電氣元器件組成的設備，用于控制和保護電動機、傳動機構和電氣設備等。電控柜通常由配電、控制、保護和監測四個系統組成，其中控制系統的核心部件是PLC（可編程邏輯控制器）。電控柜不僅在工業生產中廣泛應用，而且也能在家庭、商業、醫療等領域有廣泛的應用。

一、控制系統

控制系統通過PLC實現自動控制，PLC可以進行程序控制，根據不同的輸入信號，產生相應的輸出信號，從而實現對設備的控制和運輸。

1、PLC的工作原理

PLC的工作原理是：將用戶編寫好的程序通過編程軟件上傳到PLC存儲器中，再在PLC設備上設置好相應的輸入輸出接口，從而控制生產過程。PLC以中央處理器為核心，有時鐘芯片提供高精度的時鐘，通常采用可擦可編程的大容量儲存芯片，可以存儲大量的用戶程序和實時數據。

PLC輸入模塊用于將電流、溫度、壓力等輸入信號轉換為數字信號，輸出模塊將數字信號轉換成控制參數輸出。PLC程序可以實現控制判斷、邏輯運算、循環處理、定時加延時、數據處理、通信控制等功能，從而控制生產過程。

2、PLC在電控柜中的應用

PLC主要應用于流水線控制、機器人控制、自動化生產線控制、復雜的大型機械和靜電除塵、酸堿水處理等環境控制。

二、保護系統

保護系統在電控柜中具有重要的保護作用，能夠保護設備和人員的安全，避免意外事故的發生，其安裝位置在設備的輸入路上，主要包括過流保護、過壓保護、欠電保護等。

1、過流保護

過流保護是電控柜最基本的保護之一，可以保護用電設備或線路不會因為過流過載而發生損壞或起火。當電流超出預設閾值時，電控柜會自動切斷電源。

2、過壓保護

過壓保護是防止設備因過壓引起瞬態損害，通過及時斷電，避免設備內部器件出現瞬間過電流，從而保證設備或線路得到長期的安全工作。

3、欠電保護

欠電保護是通過電控柜內的電壓計檢測電壓的異常，防止因電源電壓過低引起相應設備的不良影響，保證設備得到長期穩定的工作環境。

三、配電系統

電控柜的配電系統主要通過功率開關實現對電源的控制，包括斷路器、開關等配電設備，主要用于對設備進行控制和照明系統的電源配電。

1、斷路器

斷路器是電控柜的先鋒裝置，可自動檢測到短路、過載等異常情況，及時切斷電源以保護設備。斷路器替代了控制電器和保護電器的功能，進一步實現了電氣設備和線路的保護。

2、開關

開關主要作為控制元件，通過切換、斷開電源，實現電磁吸合接觸器、電報、指示燈等設備的控制。目前，好的電控柜大多數采用了觸摸開關或編程鍵來實現與人機交互。

四、監測系統

電控柜的監測系統是用來監測電控柜整個運行過程的，是保障整個生產過程的一個重要環節，包括溫度、濕度、電流等各種監測設備。

1、溫度控制

電控柜的溫度控制主要是為了防止因過高的溫度引起設備內部元器件的老化和灼熱狀態，通過溫度傳感器及時檢測到溫度的變化，實現溫度的遠程監測和調節，從而避免了設備進一步損壞。

2、濕度控制

有些電控柜必需保持在較低的濕度環境中，以保證內部元器件得到長時間的工作，因此濕度的監控和控制也是非常重要的。

3、電流監測

電流傳感器可以探測電纜端子的電流，將信號傳輸?shù)诫娍毓耖l門監視器上，當電纜產生短路等異常情況，即可及時切斷電源，避免電機燒毀，從而保證設備的安全運行。

總之，電控柜在現代工業和生活中是必須的設備，它為設備的安全運行和智能化運用提供了重要保障。優秀的電控柜應該具備多功能、高安全性、高穩定性和高可靠性的特點。
